论中功率激光刀模机固定光路与飞行路优劣点
先来解释一下,什么是固定光路,什么是飞行光路;
1、固定光路指的是激光头固定,前后左右方向都由机床台面移动的激光刀模机;
2、飞行光路是指激光头移动,机床台面固定的激光刀模机(这类激光刀模机并不是绝对的台面固定,刀模机运行时,切割横向X轴时,是由激光头移动,切割纵向Y轴时,仍旧是台面移动)

固定光路与飞行光路与机床台面的结构:

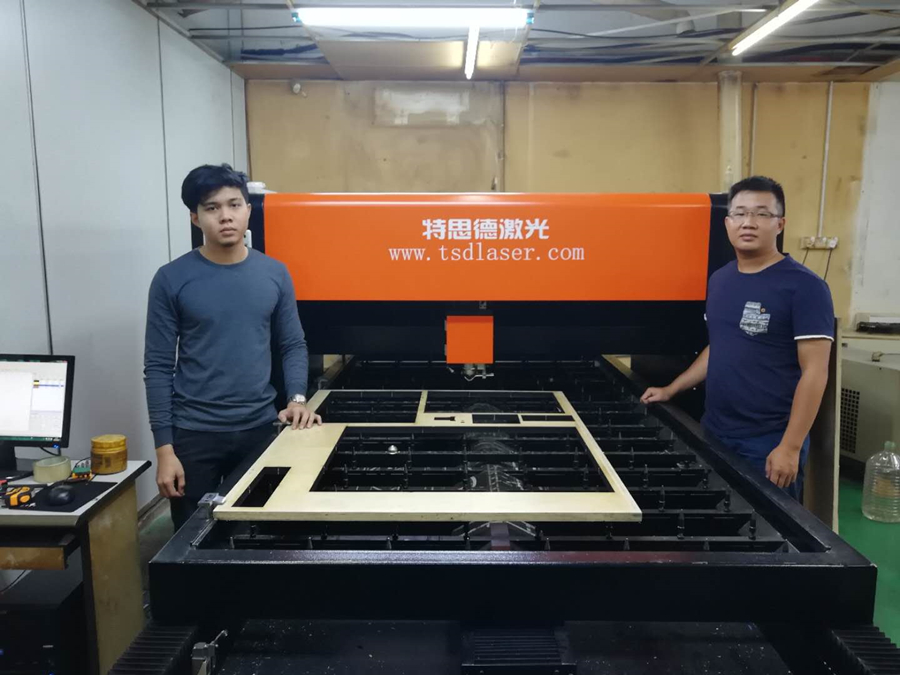

1、固定光路,固定光路的激光刀模机机床一般是十字滑台型(如下图一)
优点1:光路稳定,上下左右切缝一致,好装刀;
优点2:光路设计先进,一片聚焦镜、一片反射镜,少了易损件,而且好调光;
缺点: 占地面积大,机床四面方向都需移动,使用占地面积比较大;

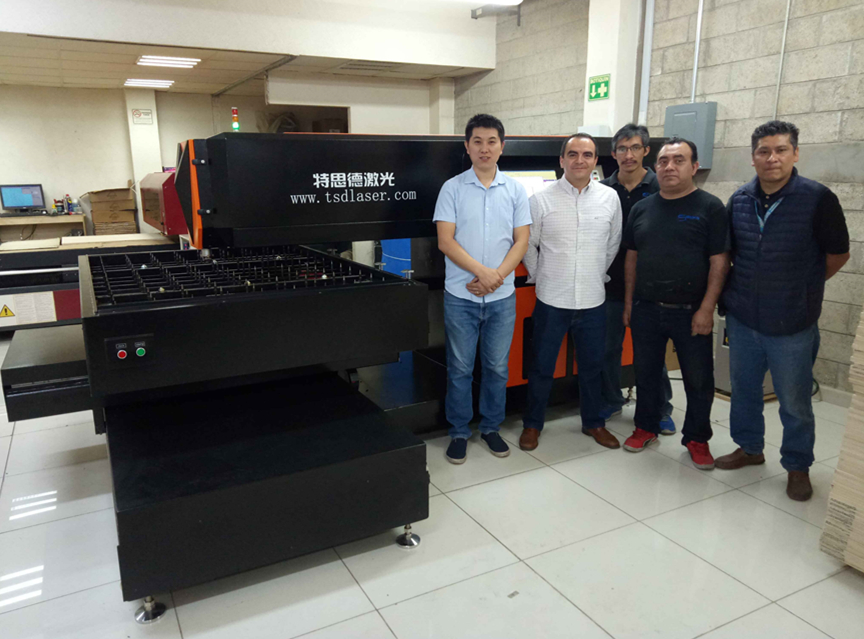

2、飞行光路,飞行光路的激光刀模机结构一般称为龙门式(如下图二)
优点:占地面积小,横向台面固定,由激光头左右运行,所以占地面积比较小;
缺点1:远近光不同,横向切割时,最左边的刀缝与最右边的刀缝不同,可能出现左紧右松,或是左松右紧的情况,给装刀工作带来困难;
缺点2:光路复杂难调光,龙门式结构,光路由两片反射镜和一片聚焦镜组成,多了一道反射镜,不仅有可能降低功率,且光路变化时,调光比较麻烦。

缩上所述,中功率激光刀模机,我们建议用户选择固定光路,即十字滑台式的刀模机,光路一致,设备运行更稳定。
