激光刀模机拼版注意事项
在切割激光刀模板前，经常会遇到多拼版的情况，如何制作呢？首先在CAD里面画好图，把各个图形排列到一张板上，然后导入到TSD切割软件。这样激光刀模机就能够对产品进行批量加工了。其中，排版过程虽然很短，但是，在这里面却隐藏着很大的学问，排版稍有不对，就会对整张板的切割效果造成很大的影响。甚至整块刀模板都报废，重新切过，那么排版过程中应该注意什么呢？
将两块或两块以上刀模板共边成一个组合，大批量的规则图形尽量共边，共边切割可以大大缩短切割时间，还能节省原材料。
2、选择合适的切割路径，分好层，刀模板一般顶端会刻上刀模厂的名字与刀板型号，刻字时，不需要用太大功率不需要切穿，故要跟刀板刀缝分不同层。
3、选择最佳的切割路线，减少切割时间，提高工作效率。
在刀模机切割过程中，为了使切缝衔接良好，防止始端和终点烧伤，常常在切割开始和结束处各引一段过渡线，分别称作引线和尾线.引线和尾线对工件本身是没有用的，因此要安排在工件范围之外，同时注意不能将引线设置在尖角等不易散热处。引线与割缝的连接尽量采用圆弧过渡，使机器运动平稳并避免转角停顿造成的烧伤。

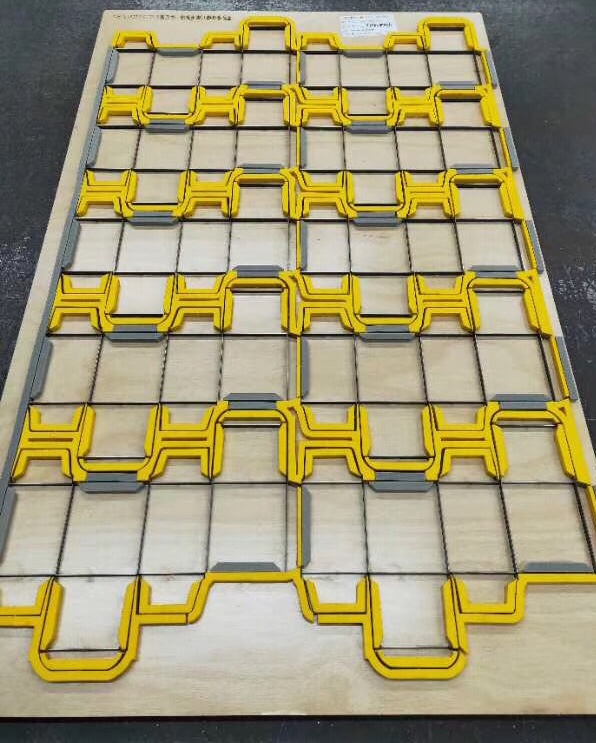

（多拼盒型版）
1、共边切割将两块或两块以上刀模板共边成一个组合，大批量的规则图形尽量共边，共边切割可以大大缩短切割时间，还能节省原材料。
2、选择合适的切割路径，分好层，刀模板一般顶端会刻上刀模厂的名字与刀板型号，刻字时，不需要用太大功率不需要切穿，故要跟刀板刀缝分不同层。
3、选择最佳的切割路线，减少切割时间，提高工作效率。

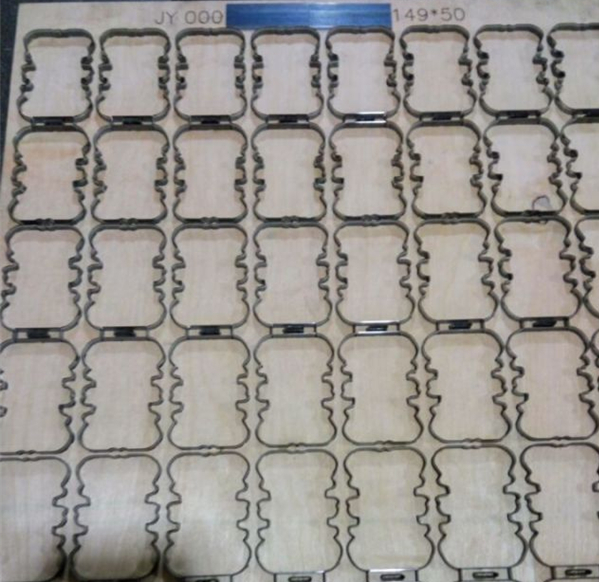

（多拼花形版）
4、引线设置在刀模机切割过程中，为了使切缝衔接良好，防止始端和终点烧伤，常常在切割开始和结束处各引一段过渡线，分别称作引线和尾线.引线和尾线对工件本身是没有用的，因此要安排在工件范围之外，同时注意不能将引线设置在尖角等不易散热处。引线与割缝的连接尽量采用圆弧过渡，使机器运动平稳并避免转角停顿造成的烧伤。

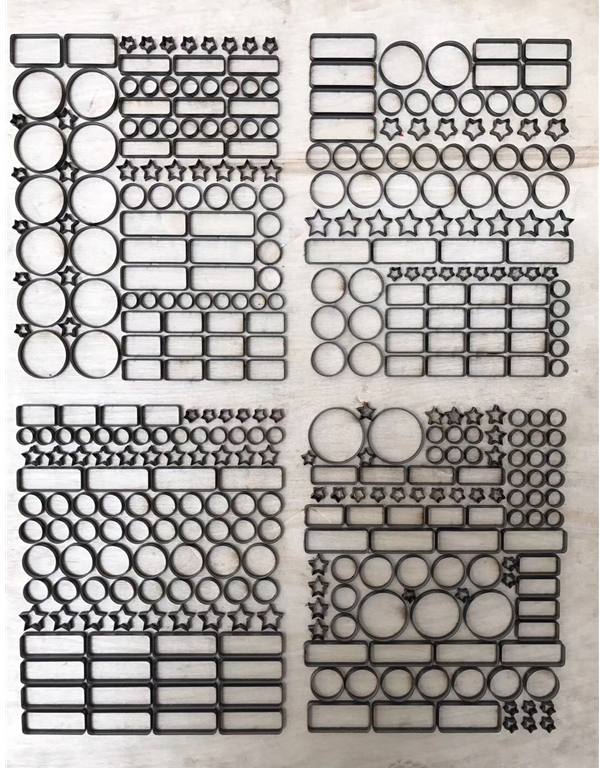

（多拼服装吊牌板）
5、切割完刀板后，若一整张板用完，只剩下边框，需尽快把激光刀模设备工作台上的边框废料撤下，以方放置新板继续切割作业。特思德激光刀模机具有自动辅助装卸板材的装置，大大减轻了操作员的工作负担。
