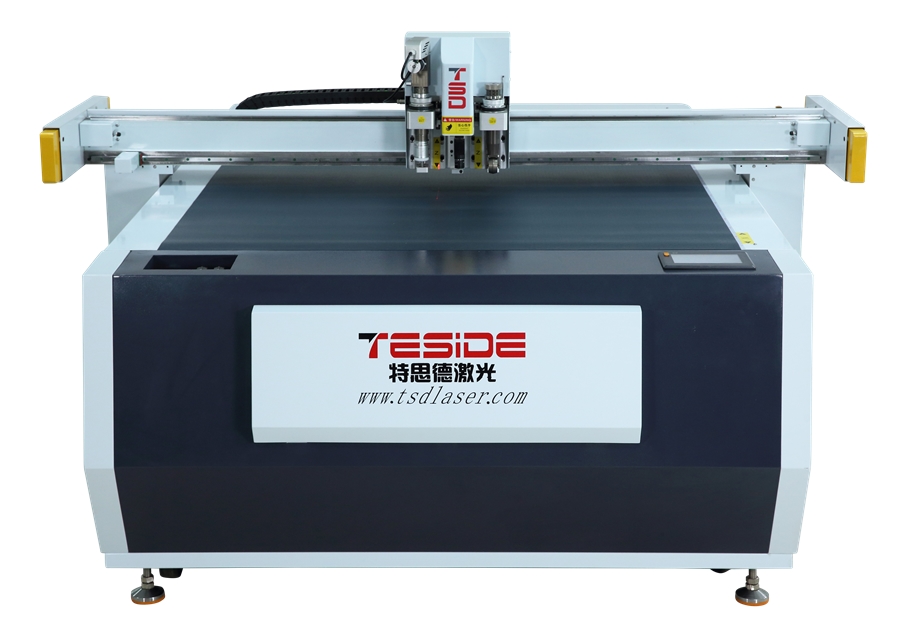

TSD-HC1713纸箱打样割样机

特思德割样机配有设计精良的震动刀、压轮、V刀、铣刀、拖刀、画笔和CCD摄像头等工具,全面而稳定的功能,如全刀切割,半刀切割,虚线切割,压痕、切V槽、铣切、定位和笔画等,让TSD打样机一台设备可以完成制作包装的全部步骤,无需刀模且人力成本低。

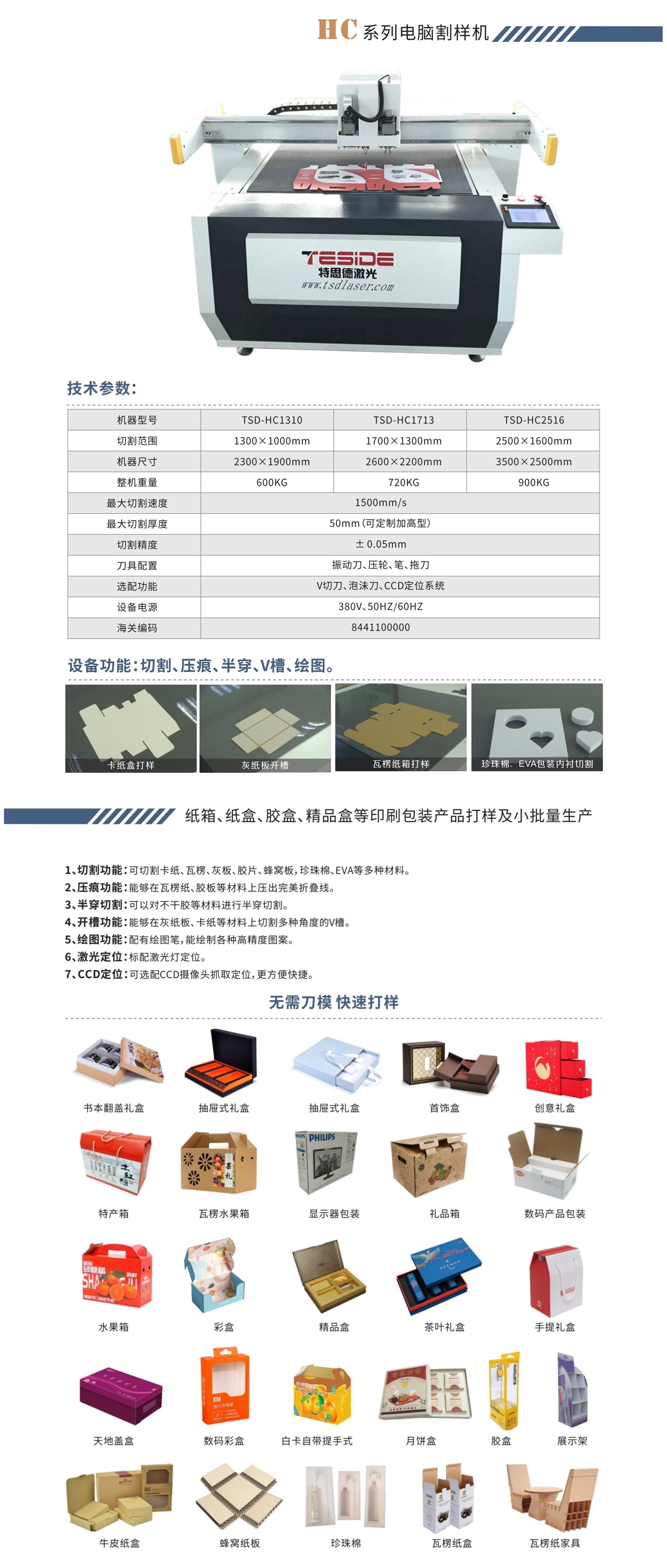

TSD纸箱打样割样机参数表:

机型

TSD-HC1713纸箱打样割样机

有效加工面积

1700×1300mm、(非标台面可定制)

配置

振动刀,笔,压轮,拖刀,V切刀

最大速度

1350mm/s

最小切割机圆直径

6mm

最大切割厚度

30mm

驱动器

伺服

切割精度

± 0.1mm

重复精度

≤0.1mm

工具组

配备:振动刀、压轮、笔.兼有V型槽切割功能.激光定位

功能

振动切割、压折痕、切虚线、切半穿刀、绘刀模图、激光定位、红外防护

切割介质

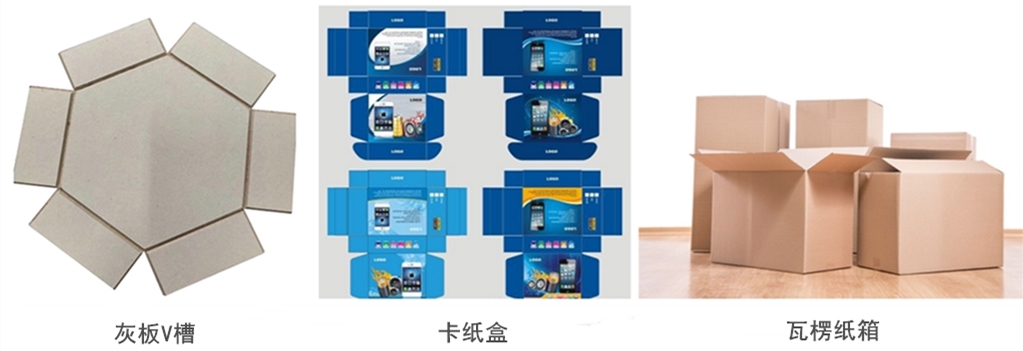

最厚30mm珍珠棉,15mm瓦楞纸板,3mm灰板、卡纸,1.5mm厚的PVC胶片等柔性材料。

设备组成

工作台、真空吸风泵、电脑、空气压缩机用户自备

介质固定方式

真空吸附。如切割工艺盒的布料等透气的材料需在材料上覆盖一层薄膜

真空

5.5KW,380V

数据格式

HPGL,DXF,PDF

电压

220v±10% 50Hz


TSD纸箱打样割样机特点

1、震动刀头功能:切割瓦楞纸KT版,泡沫板密封圈皮料的开料与切割。

2、拖刀功能:切割灰板精品盒一类产品的半段V型槽切割功能:能切割15MM的坑盒,瓦楞纸板,灰板V型槽。

3、激光对位:可以对产品惊醒自动扑捉,影像自动对位并进行精准切割。

4、绘图功能:能够针对一些特殊行业绘制精准的刀模图。

5、压线功能:能够针对各种纸箱彩盒包装产品进行压线折线功能。

6高效材料固定:可调式分区吸附,吸力增加3倍,按需匹配分区,节能省电;
